模拟版图设计工程师,是最容易进入高薪IC设计行业的职位,经过专业的训练,即使是零基础的同学都有机会进入,入行门槛低,本科生甚至是专科生都有这个机会。
那么这个号称入门非常简单的“模拟版图设计工程师”是一个什么样的岗位?今天将从四个个方向全面解析模拟版图岗位。
什么是模拟版图?
之前接触过很多同学,对于模拟版图到底是什么都一无所知,宽泛的定义大家都懂。但是想要具象化却很难。

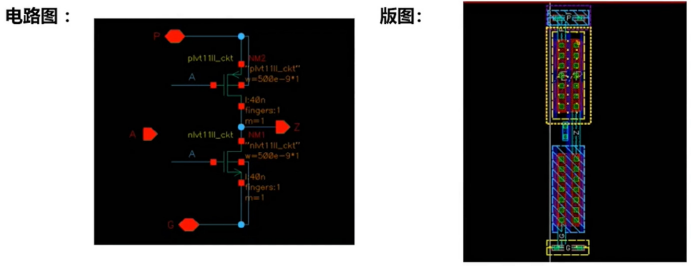

版图其实是:为了使特定功能的电路能够准确地制造,需要将电路以掩膜的形式通过特定工艺层层堆叠。用以生成掩膜版的图形叫做版图。见下图:
![](https://qiniu.eeeknow.com/image_0.5388344813695638.png?e=1725760714&token=tOdTJ-sRV_Immr3imtgWEZ0y3n8cjq65RXBeR59F:LcPGaSZ7SHNnWSOCV1wlCOtAm5k=&id=3554)
电路图不需要版图工程师来做,但是电路设计师会将电路图设计图出来给到版图设计师,而版图设计师则需要根据电路设计图转化为版图。
看图大家可能不大明白,简单举例:
例如建楼房,有了初步设想后,需要精确每一层楼每一个房间甚至精确到每一个门窗每一个管道,都需要建筑设计师将图纸利用CAD画出来,后面才能方便建筑工人根据图纸去施工,对于尺寸布局精确度要求都很高。而模拟版图工程师,做的工作也就是相当于画建筑图纸。
版图工程师的基本工作内容有哪些?
前期工作:
1、拿到电路以后和电路设计工程师沟通:了解设计人员的要求(如敏感信号线,器件匹配等)。
2、和其他合作的版图工程师沟通:确定版图的形状,面积,出pin方向,使用的工艺信息,PDK,rule file。
3、明确需求后,进行版图的布局布线。
从流程上就是拿到电路图之后,和电路工程师沟通,和版图工程师沟通,沟通明确需求,统一口径之后,然后你才会进入真正的工作。
后期工作:
1、进行版图检查工作:一方面视检,用眼睛查;用眼睛去查有可能漏掉一些错误信息。因此另一方面,是用工具查。其中包括设计规则检查(DRC),版图电路一致性检查(LVS),电气规则检查(ERC),天线效应检查(AC)等。
2、交付符合要求且各项检查都通过的版图文件(GDS)。
3、抽取后仿网表文件,给电路工程师做仿真。
仿真我们可以理解为模拟测试,集成电路制造是比较复杂的。版图图纸出来直接制造,如果出错照成的损失是巨大的。所以在版图出来后,先用仿真的手段去测试功能是否正确;如果有问题及时进行修改迭代,假设仿真测试无误,则可拿去真正的制造。
4、根据后仿结果,如果需要修改则进行ECO改版。
模拟版图高薪进阶工作
设计自动化概念,需要懂一些编程和对版图的理解。去写一些程序和脚本,自动化的去实现版图的摆放布局和布线。再设计的过程中有上亿个元器件,如果都用手动去摆放,是非常浪费时间的,并且非常容易出错。所以如果设计自动化,那无疑是个加分项了。
这些都是一些进阶的东西,如果学会了的话,那薪资会水涨船高,和前面这个基本工作内容的是水平是不一样的。
模拟版图发展方向有哪些?
1、深耕模拟版图技术,成为一名资深的版图工程师。有一技之长之后,在基础知识上面深耕,成为模拟版图老司机,相对应的版图问题都可以解决。
2、版图经理,版图经理不只负责技术,类似项目经理,负责沟通和统筹。项目不止一个工程师,有可能几百个工程师,作为经理如何去统筹大家工作,让大家统一交付,并且没有错误。
3、转岗升职,有极少部分的人骨骼惊奇,然后学习能力很强,在掌握版图的技术之后,发散式的学习其他的有关集成电路的知识。比如说数字后端、模拟电设计等,技多不压身,可以转岗发展。
所有的半导体集成电路都必须通过版图设计来实现。
作为IC设计的一部分,同样存在需求巨大,供应不足的问题。
IC模拟版图设计准入门槛低,薪水还不错,是其他相关专业同学进入IC设计行业的大好机会。
移知模拟版图全新升级,从零基础开始学习,打下扎实的基础,快速获得普通工程师需要2~3年才能得到知识和项目经验。
