【知识干货】解读AXI协议,做一个不被AXI折磨的芯片设计工程师
2023-07-07 11:27:471374浏览
分享一些关于AXI协议的解读,并提供一些方法来避免被它折磨的痛苦。

作为一名IC芯片工程师,我深知AXI(Advanced eXtensible Interface)协议给我们带来的痛苦和挑战。在过去的项目中,我经历了与AXI协议相关的许多问题和困惑,但我也学到了一些宝贵的经验。现在,我想分享一些关于AXI协议的解读,并提供一些方法来避免被它折磨的痛苦。


全方位解读AXI协议

AMBA3.0中新增加了一种总线——AXI(Advanced eXtensible Interface)。它是一种面向高性能、高带宽、低延迟的片内总线,它的总线结构如Figure 1所示。它的地址/控制和数据相位是分离的,支持不对齐的数据传输,同时在突发传输中,只需要首地址,同时分离的读写数据通道、并支持显著传输访问和乱序访问,并更加容易就行时序收敛。AXI 是AMBA 中一个新的高性能协议。AXI 技术丰富了现有的AMBA 标准内容,满足超高性能和复杂的SoC设计的需求

AXI协议主要包含四种信号通道:读通道(Read Channel)、写通道(Write Channel)、写响应通道(Write Response Channel)和读写地址通道(Read/Write Address Channel)。通过这些通道,芯片内的模块可以进行读写操作,并且支持乱序传输和突发传输等高级特性。

然而,正是由于AXI协议的复杂性和灵活性,工程师们常常会在设计和验证过程中遇到困难。一些常见的问题包括时序约束、流水线设计、缓存一致性和错误处理等。这些问题可能导致设计错误、性能下降或功能失效,给工程师带来不小的痛苦。

如何避免被AXI协议折磨呢?

1、深入学习和理解AXI协议:熟悉AXI协议的细节和规范是解决问题的第一步。阅读相关的文档、规范和案例研究,参加培训课程或研讨会,以加深对AXI协议的理解。

移知创始人团长带队,特邀三位行业资深技术专家,精心打磨 《AMBA进阶之AXI总线实战》新课升级,一课搞定AXI总线技能全覆盖。

本课程从协议出发,由浅入深系统且全面地系统性讲解,帮助学员解决看AMBA AXI协议时,冗长晦涩的描述与原理无法对应,导致协议看过就忘,不能形成系统性的认识等问题。

即将开课,扫码咨询老师

提前抢占席位

还可领取课程费用折扣呦~

▼▼▼

2、使用验证工具和仿真环境:利用现代的验证工具和仿真环境,如SystemVerilog和Universal Verification Methodology(UVM),来验证AXI协议的正确性和性能。通过建立全面的验证环境,可以尽早发现和解决潜在的问题。

3、合理规划时序和资源:AXI协议对时序要求非常严格,因此在设计中要合理规划时钟和时序约束。使用时序分析工具,如PrimeTime,进行时序分析和优化,确保芯片在满足时序要求的同时达到最佳性能。

4、设计良好的接口和模块划分:在设计芯片时,合理划分和设计各个模块的接口是至关重要的。使用AXI协议时,确保接口定义清晰、一致,并且考虑到模块之间的数据传输和控制流。合理的接口设计可以降低数据冲突和竞争条件,提高系统的可靠性和性能。

5、注意缓存一致性和错误处理:在使用AXI协议时,缓存一致性和错误处理是需要特别关注的问题。了解缓存一致性协议(如MESI)的工作原理,并在设计中考虑到缓存一致性的要求。同时,合理处理错误和异常情况,确保系统能够正确地处理错误并保持可靠性。

除了以上的建议,我还想分享两份与AXI协议相关的资源识别下方二维码领取,希望能帮助你更好地理解和应用AXI协议:

快来私信老师

免费领取两份AXI协议资料

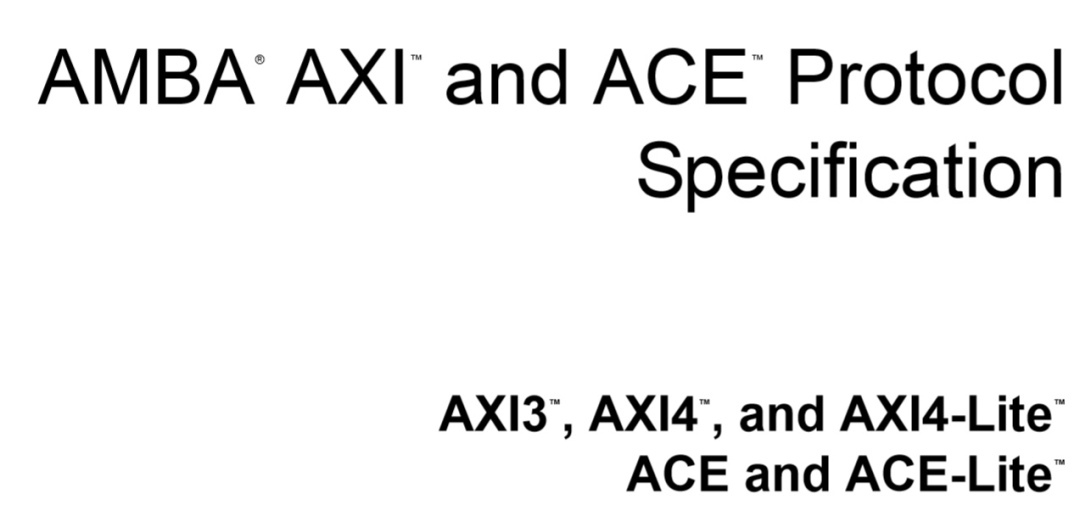

《IHI0022E_amba_axi_and_ace_protocol_spec》

是一份与AMBA协议中的AXI和ACE协议相关的技术规范。AMBA是由ARM公司开发的一种用于片上总线通信的标准协议。

是一份权威的技术规范,涵盖了AMBA协议中的AXI和ACE协议的各个方面。它为工程师们提供了必要的指导和参考,以便正确地设计、验证和实现与AMBA协议兼容的芯片和系统。

《AXI Protocol Specification》

是一份官方发布的技术规范,详细描述了AXI(Advanced eXtensible Interface)协议的特性、信号和交互流程。该规范由ARM(Advanced RISC Machines)公司制定,是设计和开发与AXI协议兼容的芯片和系统的重要参考文档。

这份规范提供了全面的AXI协议描述,涵盖了读通道(Read Channel)、写通道(Write Channel)、写响应通道(Write Response Channel)和读写地址通道(Read/Write Address Channel)等四种信号通道的详细说明。它描述了每个信号的功能、有效性和时序要求,以及模块之间的交互规则和数据传输特性。

对于芯片设计工程师、验证工程师和系统集成工程师来说,《AXI Protocol Specification》是一份必备的技术文档。它提供了标准化的AXI协议规范,确保各个模块之间的协作和通信符合一致的标准,并能够满足性能、可靠性和可扩展性要求。

好了,篇幅有限,今天就为大家分享那么多,说了那么多,其实就希望大家能够多多了解关于半导体方面的内容。

有想要获取书籍的小伙伴赶快私信助教老师,还有机会获取免费课程哦~
