有很多想要转行模拟版图，犹豫不决的同学，都会咨询我一个问题“模拟版图到底简不简单？”今天移知，就这个问题为大家解答一下，并且为大家附上移知一位模拟版图学员学习笔记（一共分多期，等我慢慢更新哦~），以及学习知识图谱，阅读下面的笔记，你一定会对模拟版图有更全面、更系统的了解。

01、模拟版图工程师是做什么的？

模拟版图设计工程师为专业版图设计人员，主要是通过EDA设计工具，进行集成电路后端的版图设计和验证，最终产生送交供集成电路制造用的GDSII数据。

版图工程师的主要工作内容是进行版图布局规划。需要有一定的全定制模块版图设计实践经验，能够独立进行版图规划、设计或验证等。可以承担模块（Block Level）版图设计、改进和维护等工作。在上级工程师的指导下解决模块版图设计一般难题。按时完成指标、计划并保证质量。

02、模拟版图到底简不简单？

相较于设计而言，模拟版图确实属于容易入门的，但需要掌握的知识点和技巧并不比设计少，属于门槛简单，上手不易。

再加上网络上存在着各种真伪难辨的各种免费资源、“学习经历”，学习模拟版图似乎成为了一个“可以自学”的伪命题。

看下图可以了解，模拟版图需要掌握的知识体系：

版图学习最好有一些工艺的基础，了解MOS的基本工作原理，比如PN结是怎么回事，电子空穴是什么，简单的知道CMOS制造流程，有了这个基础可以更好地入门。

版图入门也是一个逐步的过程，一般是先知道最基础的一些东西，然后在项目里面磨练上手，项目是最好的磨刀石，遇到不同的问题，这些问题都会让你飞速成长。

03、入门模拟版图学习5天笔记？

经过了五天的时间学习了解了如下：

一、反相器（Inverter）

在CMOS反相器（相当于一个互补的开关）电路中，因为开启条件互补，其中一个CMOS管打开，而另一个CMOS管关闭。由于高进低出，低进高出，形成了反向输出特性。TTL反相器中，只使用了NPN型这一种结构的三极管

T1管相当于一个“闸门”，控制电源电压走向。如果不希望这一路电压影响电路，用低电平将这部分电压引走；如果希望这一路电压影响电路，用高电平将这部分电压堵住。T1管是用来控制T2管开关的

T2管相当于一个“游码”，通过控制电压分配来调节后方两个管子的开启情况，是真正实现输出反向的地方。T2管的开关决定了输出电平的高低。

T4、T5管就很明显了，两个“门神”，一个对应高电平输出，一个对应低电平输出。

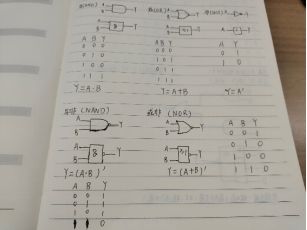

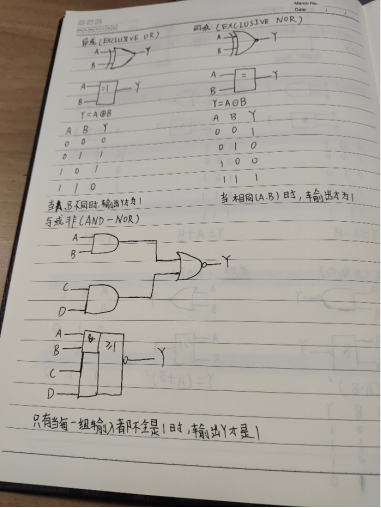

二、了解了各种逻辑门以及各逻辑门的symbol（简化图）

模拟版图学习笔记

三、了解了nmos和pmos

Pmos反相器电路的缺点是工作速度低且pmos使用负电源，输出电平为负而nmos电路功耗-延迟积小

四、了解了三极管有两种型号（npn型和pnp型）和三极管的三个极区，发射极e（Emitter），基极b（base）和集电极c（collector）以及工作原理是由于发射结正偏，集电结反偏。知道OD门是漏极接一个上拉电阻，还有了解了三态门电路，传输门及其symbol图

学习数电中的困难：对其电路更深层的理解中遇到困难

下周展望：对上周的数电知识进行温故，对下周的数电电路知识以及symbol图再进一步加强，再一起入手coms集成电路版图方面知识。
