10年电工转行模拟板图的职场逆袭之路
2023-04-21 11:21:283503浏览
从头开始学习,转行做了模拟板图

我,大专学历,做了10年电工,平均工资8k,机缘巧合下接触到了模拟板图行业,为了职业发展,在几度纠结徘徊之下,最终从头开始学习,转行做了模拟板图。

转行后我发现自己当初的决定没有错!第一份工作起薪就达到了12K,今天想来跟大家分享一下我的转行经验~

首先,我们要先了解一下最基本的概念

什么是模拟版图?

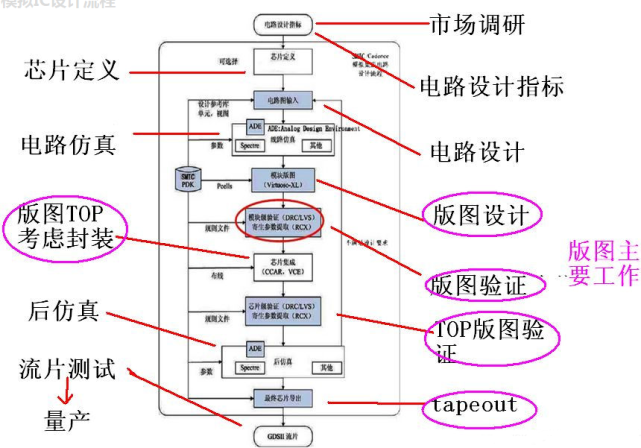

模拟版图是模拟IC的一部分,在IC设计的全流程里属于后端。

设计工程师把电路设计好之后,版图工程师(layout)需要通过EDA设计工具,进行集成电路后端的版图设计和验证,最终产生送交供集成电路制造用的GDSII数据。

模拟版图设计工程师为专业版图设计人员,主要负责通过EDA设计工具,进行集成电路后端的版图设计和验证,最终产生送交供集成电路制造用的GDSII数据。


中文名版图设计工程师,我们也称之为layout 。



模拟版图是电路设计和制造之间非常关键的一个环节。


有多关键呢?同样的线路,如果版图差的话就会导致芯片无法工作。


众所周知,芯片是靠真金白银堆出来的,性能和功耗都是用来衡量芯片的标尺。对于芯片设计来说,版图所做的版图布局规划等工作,也许更加偏向辅助性一些。


但版图工程师所做的工作,会在很大程度上影响芯片的性能、功耗和成本。

模拟版图是对初级IC从业者最友好的一个岗位,容易上手,知识壁垒不强,如果进行认真系统学习,一个不相关专业转行IC的人可能只需要三四个月的基础培训就可以工作。

雷军说:“站在风口上,猪也能飞起来。”就是告诉我们要把个人奋斗和时代发展的趋势结合起来,顺势而为,才能让个人价值最大化。

选择就业方向也一样,首先需要对未来的发展有个大势的判断。对于想要转行的同学,也需要了解一下模拟版图的前景和人才缺口。才可以更好作出选择。

首先我们来看一组数据~

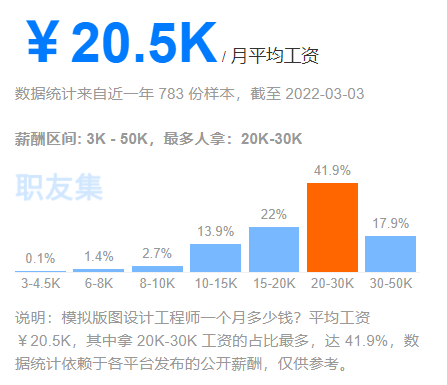

△模拟版图月平均薪资

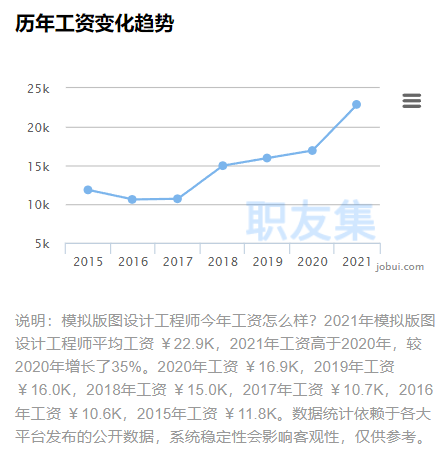

△模拟版图历年工资变化

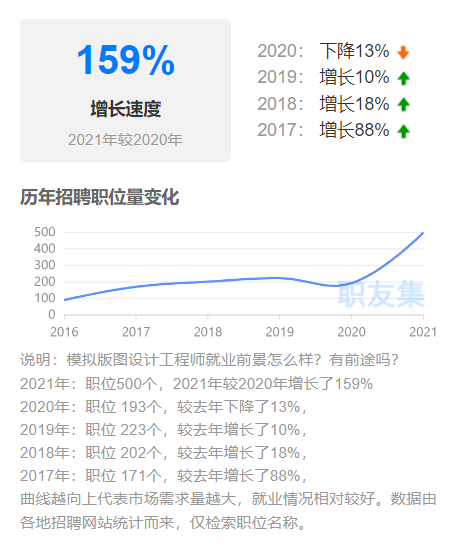

△模拟版图历年招聘职位量变化


随着国家级别的政策支持,全国各地都有相应的政策和资金支持,开设IC公司的城市越来越多,相信在过几年,总有一款城市是你喜欢的。对于想回家家乡的小伙伴来说也是一种福音。


一级就业城市:上海,北京,深圳,
二级就业城市:西安,武汉,合肥,成都,无锡,苏州,杭州,广州 ,南京
三级就业城市:重庆,哈尔滨,大连,长沙,沈阳等

总体来说,版图设计是一个非常重要但并不显眼的岗位,优势在于,入门门槛低,技能树的进阶较为平稳,职业半衰期长。劣势在于,需要较强的定力,自主性小。

如果对IC行业抱有一定期待,但因为自身学历和能力望而却步的同学,不妨考虑下选择模拟版图,这是你入行IC的最佳选择。

上面对模拟版图的大致情况进行了介绍,那么同学们如果打算学习模拟版图应该从何学起呢?

版图学习最好有一些工艺的基础,了解mos的基本工作原理。比如pn结是怎么回事,电子空穴是个什么意思,简单的知道cmos的制造流程。有了这个基础可以更好的入门。

版图入门也是一个逐步的过程,一般是先知道最基础的一些东西,然后在项目里面磨炼上手。项目是最好的磨刀石,中间画不同的东西遇到不同的问题,这些问题都会让你飞速成长。下面简单罗列一些入门的学习内容


1、Linux基础操作学习

熟悉常见的linux操作命令:cd、ls、rm、mv、cp、chmod、mkdir、touch、ps、kill、du、df、find、tar等等,这几个是一定要掌握的,其它的掌握越多越熟越好。

vim/gvim编辑器学习。最基本的编辑、退出、复制、替换等等,这个也是没有一个界限,越熟悉越好。

2、design rule学习

读一个工艺的design rule,一般安装好pdk后,会有自带design rule,可以看一看,不懂的地方都可以标记下先,后面再回头看。

3、virtuoso环境学习

现阶段模拟绝大部分还是用cadence的virtuoso进行设计,所以我们一般熟悉virtuoso的环境即可,这里主要是.cdsinit、.cdsenv、cds.lib一些文件的含义。virtuoso的一些最基本的操作,比如建库、建cell、调用器件,编辑形状等等。

4、器件剖面图的学习

pdk里面调用最基础的一些器件,一般是mos、bjt、diode、电容、电阻,对应画出在实际制造中每个layer的作用,这里每个layer的作用就可以去design rule中查询。

5、画基础pattern

画一些最基础的电流镜、差分对等,主要是了解一些器件的匹配方式。此外这个地方要用到calibre,calibre界面或者命令行的方式跑版图的drc、lvs。到这里基本就知道版图的一点点意思了,知道版图是怎么回事。

6、画一个二级运放

网上有很多经典的二级运放,可以把这个运放自己画成版图。然后自己验证下drc、lvs,除此之外还可以用calibre/qrc/starrc来试着抽取一下寄生文件。

经过上面6步,基本就可以进入项目里做一些事情了,其它更多系统学习内容可以报名移知的线课程进行系统的学习。效果事半功倍哦!

最后,无论是自学还是报班学习,大家都一定要下足功夫才可以有所收获 !

坚持不住的时候,想想优厚的薪资待遇在向你招手~
